Matrix Elektromagnet-Ventile der Serie 750

  • Marke:Matrix
  • Modell:Serie 750
  • Tags:Elektromagnet-Ventile

+49-511 9170-9151

info@deppre.de

Haben Sie Fragen zu diesem Produkt?
Bitte wenden Sie sich telefonisch oder per E-Mail an unseren Kundenservice.

Produktbeschreibung

    Die Elektromagnet-Ventile der Serie 750 sind in 2/2, 3/2, 3/3 und 5/2 Funktion lieferbar. Je nach Funktion ist die Variante NC (normal geschlossen) oder NO (normal geöffnet) möglich bzw. eine Kombination beider Varianten. Die modulare Bauweise dieser Ventilserie verfügt über eine Vielfalt von Versionen mit 1, 2, 4 oder 8 Ausgängen mit einer Durchflussleistung bis 700 Nl/min.. Der Druckbereich liegt je nach Version zwischen 0-8 bar und in der Vakuum-Version bis 10-5 Torr. Die Schaltzeit der Ventile liegt im einstelligen Millisekunden-Bereich. Die Standardversion benötigt beim Öffnen lediglich 7 ms und beim Schließen 3 ms. In der Speed-Up Version benötigt das MATRIX Ventil für den kompletten Schaltvorgang lediglich 2 ms, sowohl beim Öffnen als auch beim Schließen. Die Ventile der Serie 750 können mit einer Frequenz von bis zu 300 Hz betrieben werden.

    Matrix Ventile besitzen eine einzigartige und innovative Funktionsweise, welche eine außergewöhnliche Dynamik erreicht. Der Schaltvorgang erfolgt ohne Reibung und Bewegung von sehr geringen Massen. Diese Besonderheit ermöglicht die extrem lange Lebensdauer von ≥500 Millionen(!) Schaltungen und reduziert somit etwaige Wartungsintervalle. Mit der überragenden Wiederholgenauigkeit und Zuverlässigkeit erzielt man in den Anwendungen eine konstante Prozessqualität und benötigt keine Nachjustierung in Anlagen.

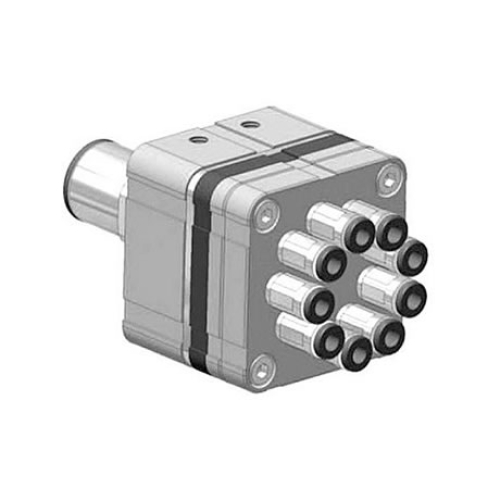

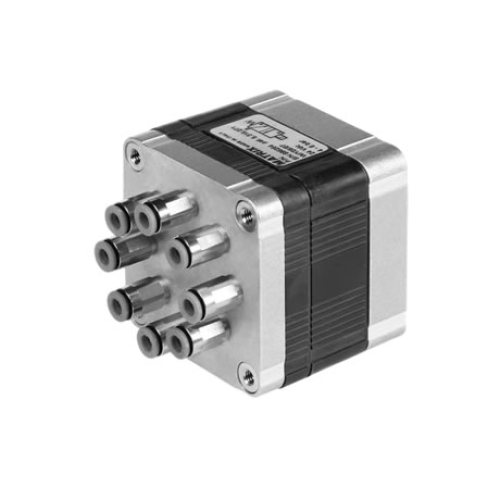

    Die Serie 750 vereint 8 Ventile in einem kompakten Grundkörper mit zentraler Luftversorgung. Alle Ventile lassen sich unabhängig voneinander schalten. In Kombination mit der optionalen Grundplatte lassen sich mehrere Modulventile in unterschiedlicher Funktion kombinieren.

    Vorteile

    • Kompakte Abmessungen
    • Kurze Schaltzeiten
    • Hohe Frequenzen möglich sowie PFM / PWM Steuerung
    • Unempfindlich gegenüber Erschütterungen
    • Geringe Leistungsaufnahme
    • Hohe Präzision, Reproduzierbarkeit und Flexibilität
    • Extrem lange Lebensdauer

    Anwendungen

    • Prozess- und Präzisionsinstrumente
    • Druck- und Durchflussregelungen
    • Positionier-Systeme
    • Sortier-Systeme
    • Dosier-Systeme
    • Medizintechnik
    • Industrie -Anwendungen und -Automation

    Materialien

    • Körper in PPS
    • Flansche in Aluminium (optional in Edelstahl)
    • Dictungen in NBR (optional Anker mit HNBR)

    Matrix Ventil, Series 750

    2/2, 3/2, 3/3 oder 5/2 Funktion in NC oder NO

    Kompakte Einzelventile und Grundplattenventile.

    • Durchfluss           50-700 Nl/min
    • Druckbereich       0-8 bar oder Vakuum 10-5 Torr
    • Schutzklasse       IP52 oder IP65
    • Schaltzeit            ab 2 ms
    • Spannung           12 VDC; 24 VDC; Speed-Up!
    • Lebensdauer       >500 Millionen Schaltzyklen
    • Abmessungen      ab 55x55x48 mm
    • Gewicht               ab 350 g
